Settings - Model 702

The SunSpec 702 model includes nameplate capacities along with settings for the DER. There are the responses to several of these controls shown below.

VAMax

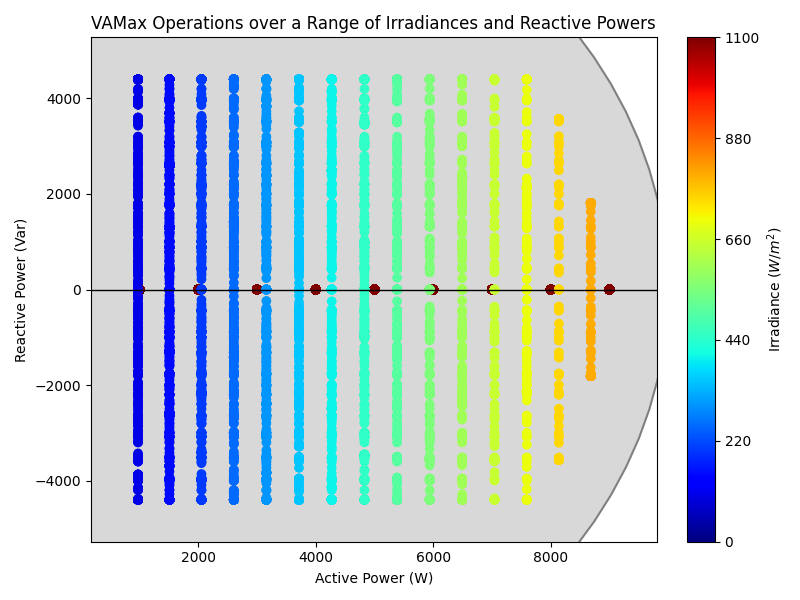

VAMax curtailment with active power priority:

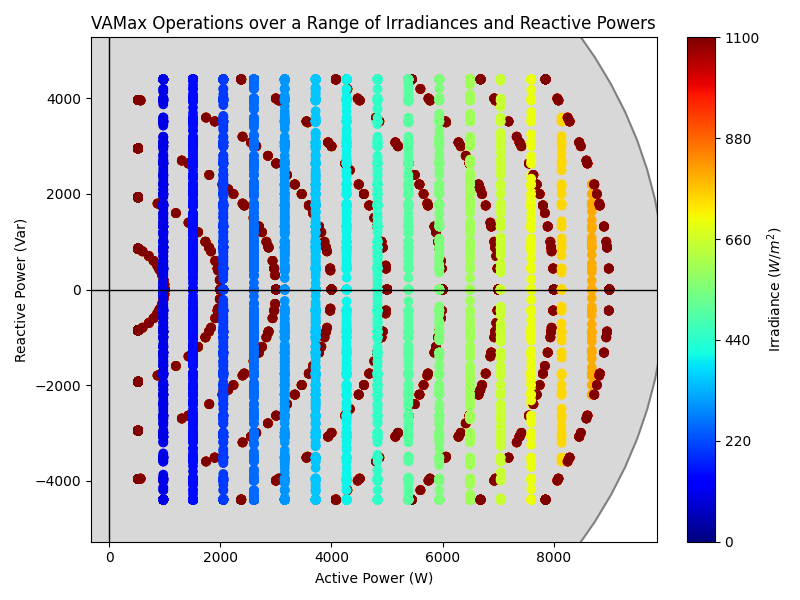

VAMax curtailment with reactive power priority:

WMax

WMax curtailment with active power priority:

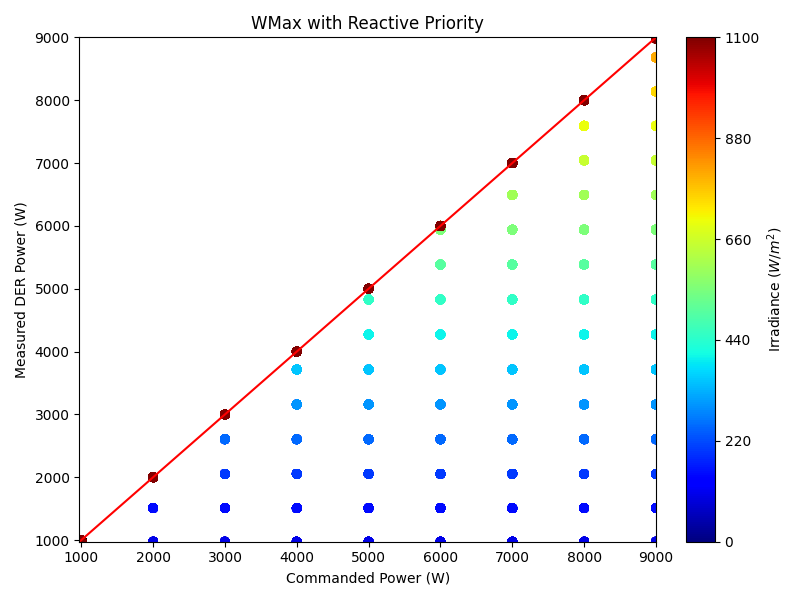

WMax curtailment with reactive power priority:

WMaxLimPct

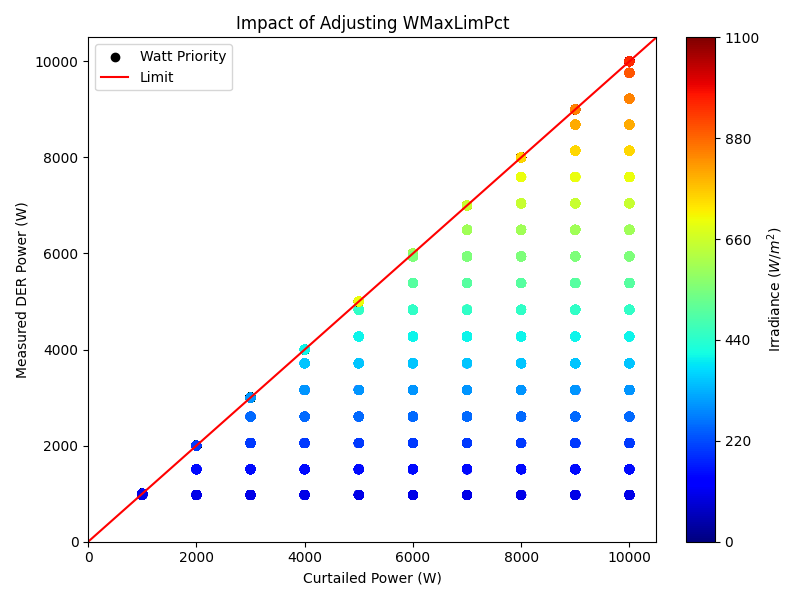

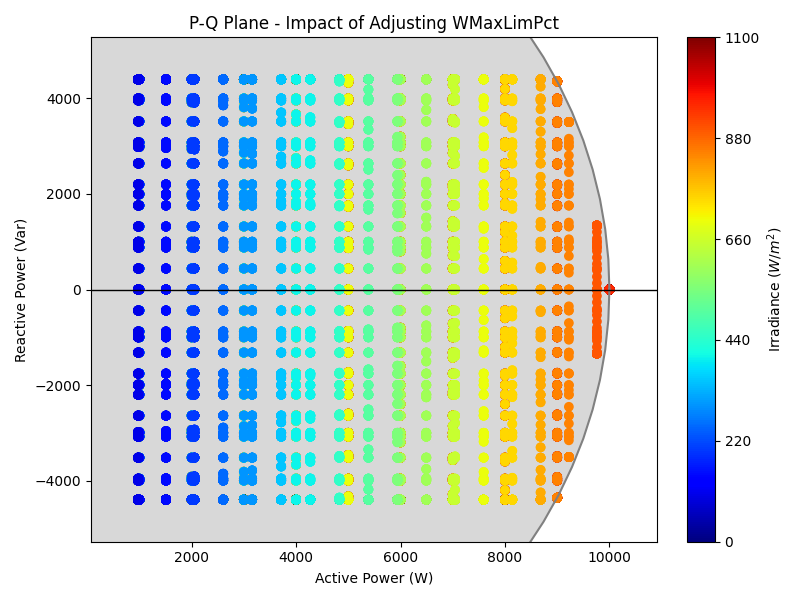

WMaxLimPct curtailment with active power priority:

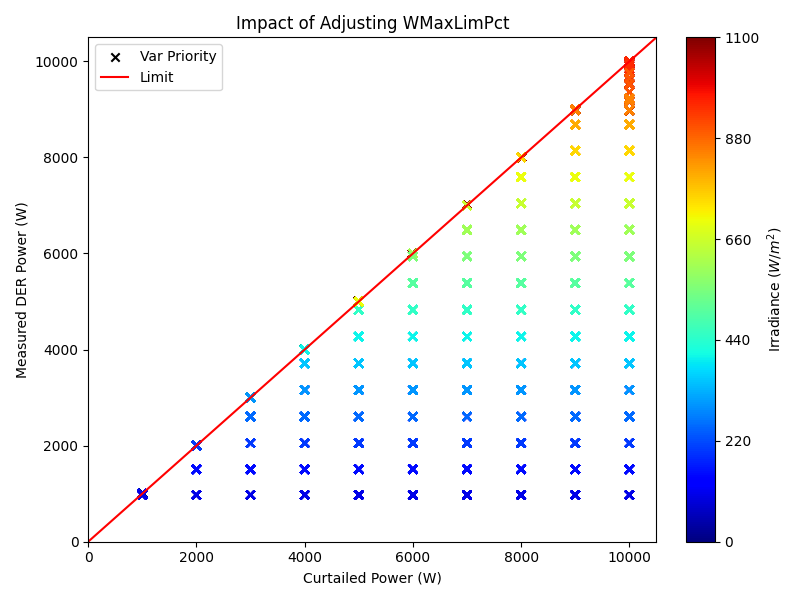

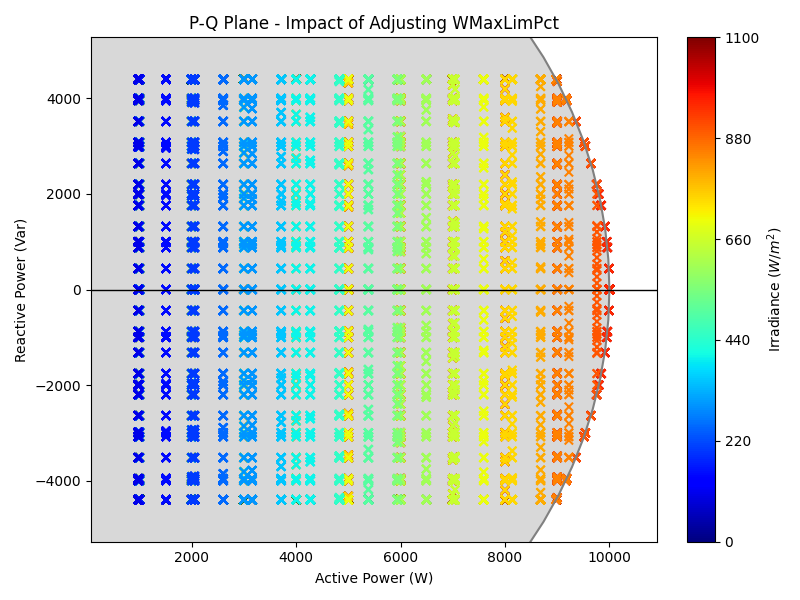

WMaxLimPct curtailment with reactive power priority:

AMax

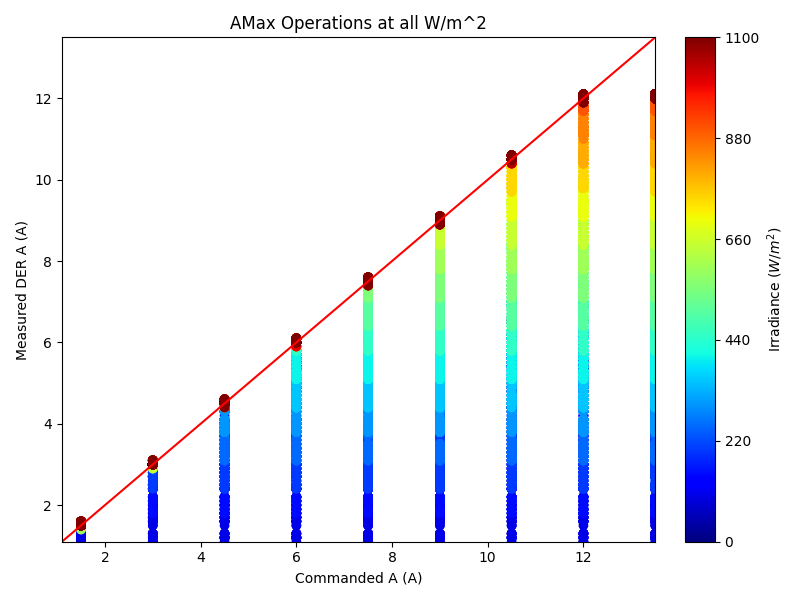

AMax curtailment:

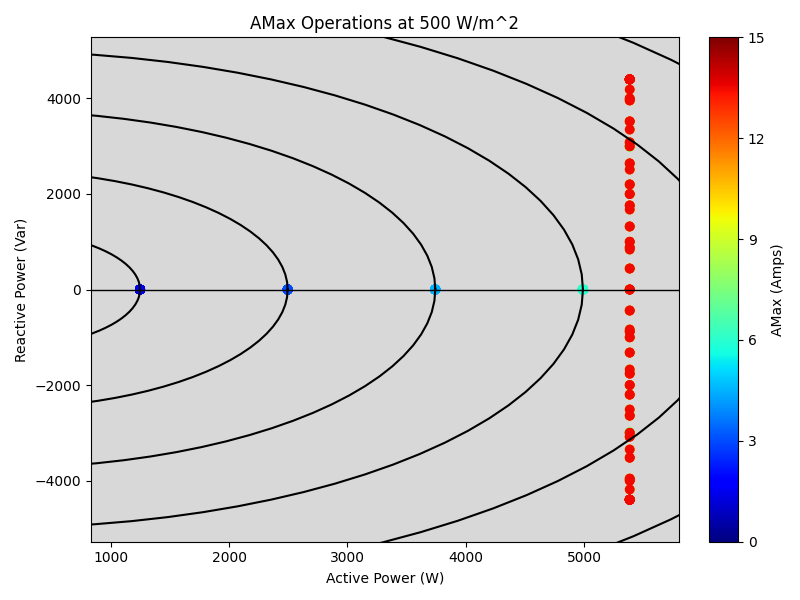

AMax curtailment with active power priority at 500 W/m^2:

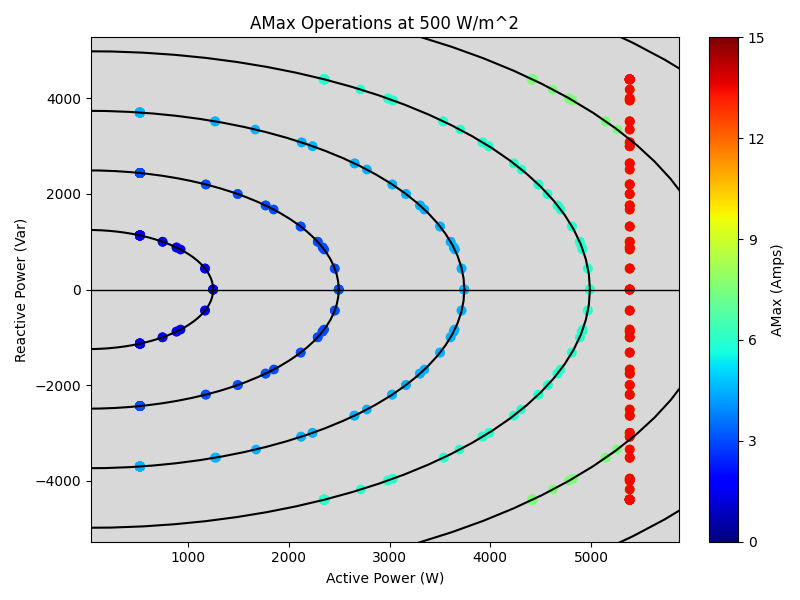

AMax curtailment with reactive power priority at 500 W/m^2:

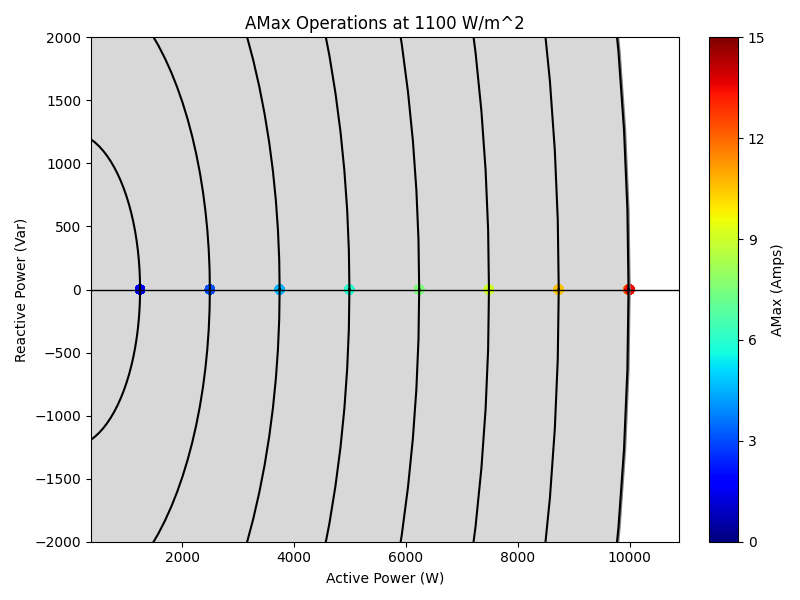

AMax curtailment with active power priority at 1100 W/m^2:

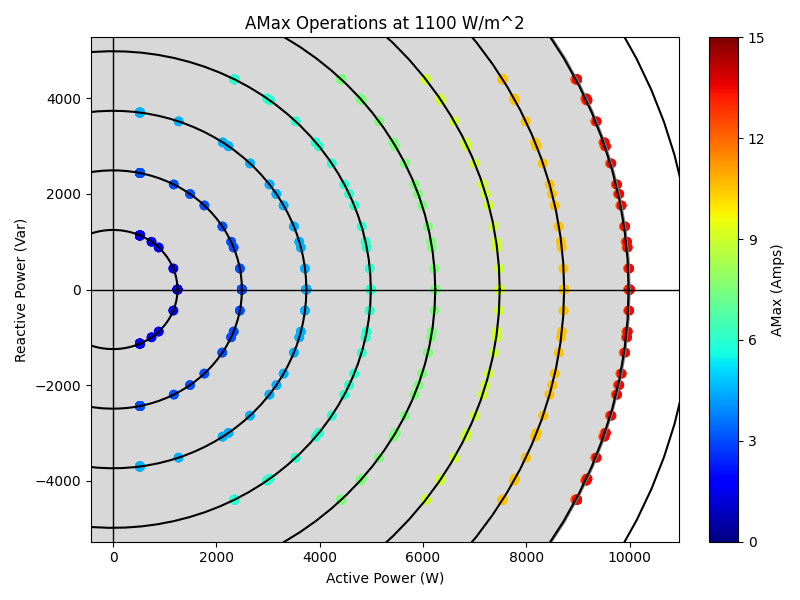

AMax curtailment with reactive power priority at 1100 W/m^2:

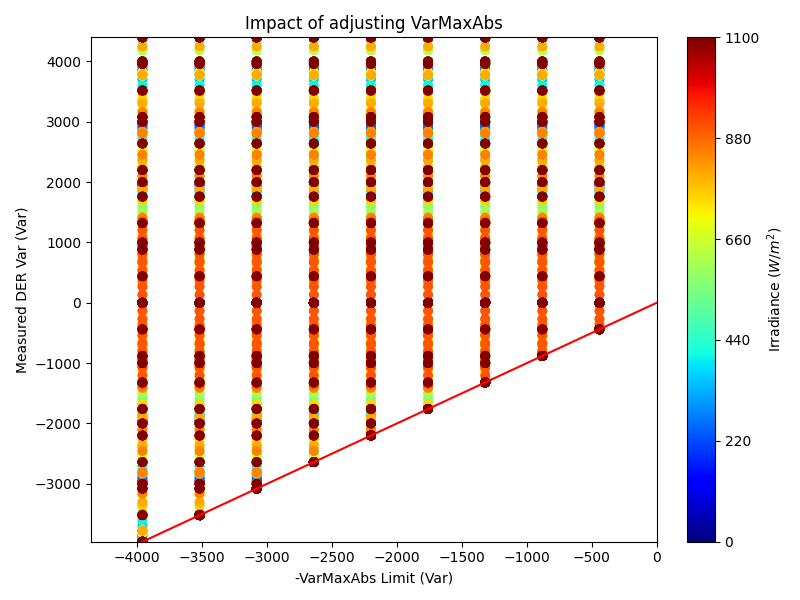

VarMaxAbs

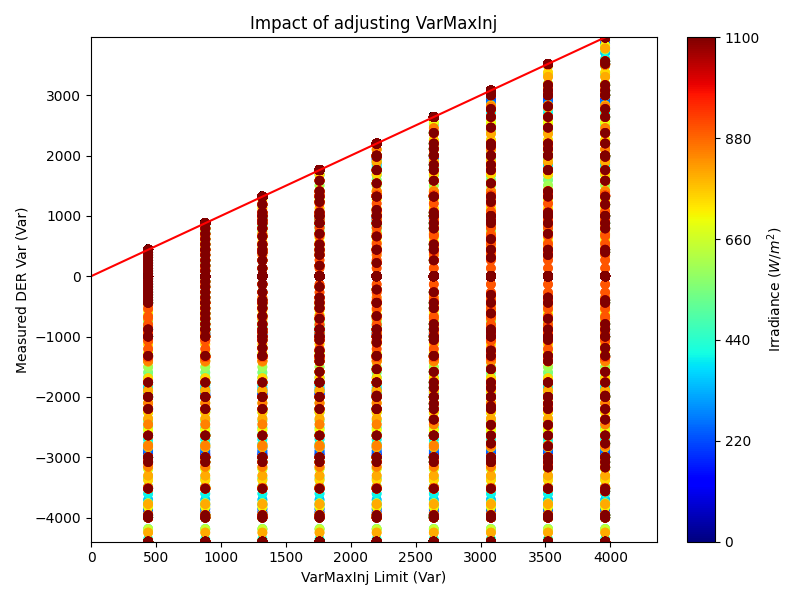

VarMaxInj
